Специфікації продукту

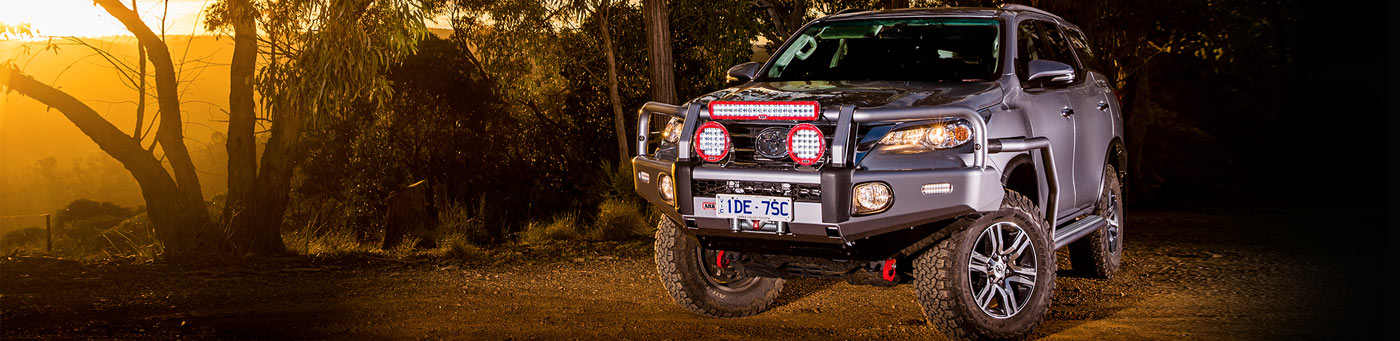

Компанія ARB з радістю представляє новий продукт у лінійці додаткових фар – світлодіодну панель Intensity Light Bar. Використовуючи багатий досвід у розробці та виробництві додаткових фар та знання в галузі захисних бамперів, компанія представила світлову панель з унікальними особливостями.

Ключем до створення цієї панелі і тим, що робить її особливою серед багатьох інших подібних продуктів, є унікальний дизайн радіатора та система кріплення світлової панелі. Ці особливості є визначальними для органічної інтеграції світлової панелі на захисний бампер автомобіля та забезпечують максимальну ефективність та надійність. Додатковими перевагами цієї системи є покращена стабільність панелі та світлова ефективність. Крім того, кріпильна система нової панелі не використовує існуючі точки кріплення для радіоантен, що дозволяє використовувати їх за прямим призначенням.

Світлова панель, спроектована в Австралії і вироблена в США, використовує ту ж технологію, що патентована, що і в існуючих додаткових фарах ARB. Панель Intensity Light bar складається з 40 окремих світлодіодів (2 ряди по 20 штук), укладених у міцні лінзи з полікарбонату та фрезерований алюмінієвий корпус із порошковим напиленням та пресованими бічними секціями.

Світловий профіль

Нова світлова панель Intensity LED доступна у двох варіантах світлового пучка – «комбінований» або «спрямований» (далеке світло), що дозволяє покупцеві підібрати світлову панель під свої конкретні потреби.

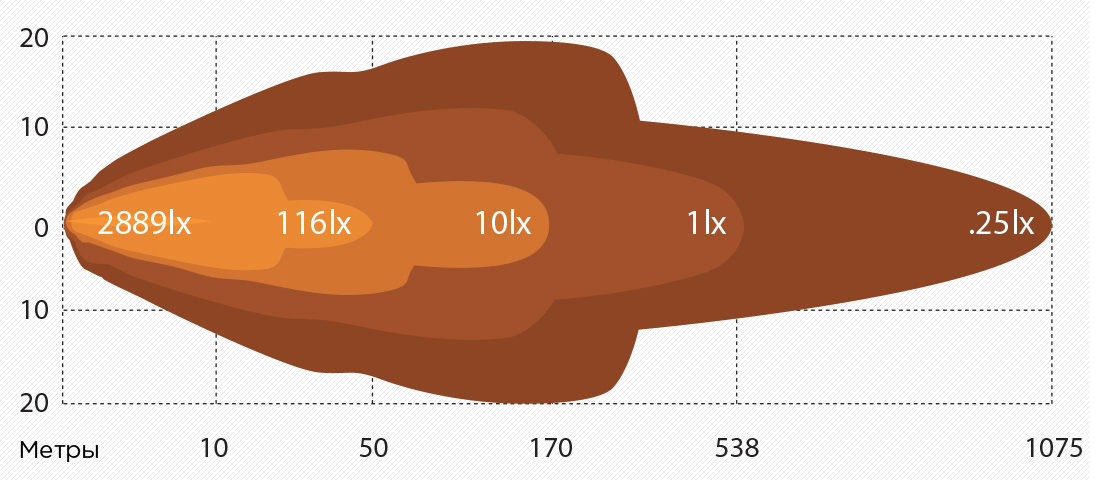

Комбо — панель складається з 24×10° лінз/відбивачів із спрямованим пучком та 16×20° лінз/відбивачів із розсіяним світловим пучком. Така комбінація дозволяє отримати світлову діаграму з гарним периферійним та далеким світлом.

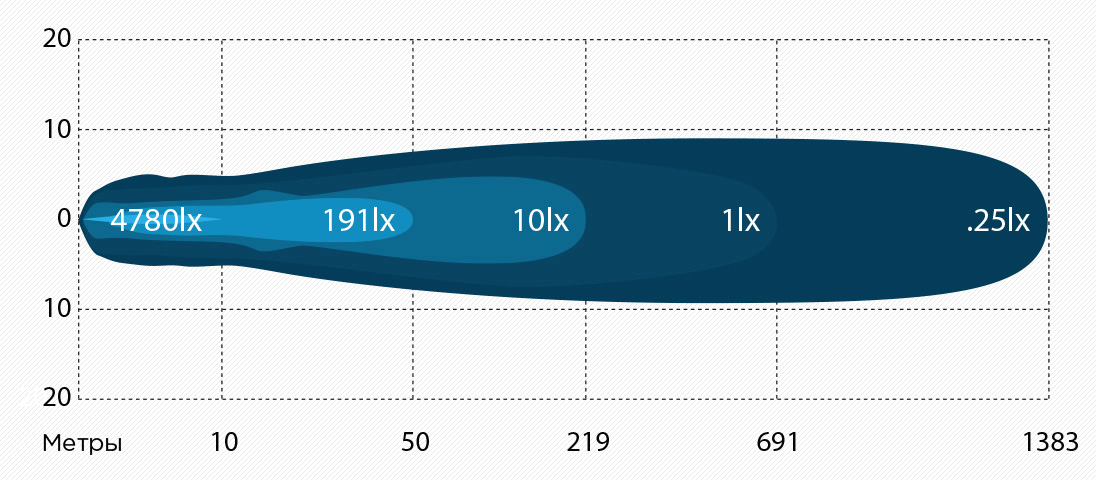

Спрямований — панель складається з 40×10° лінз/відбивачів із спрямованим пучком, що дозволяє отримати дуже потужний промінь далекого світла, з невеликим покращенням бічної освітленості.

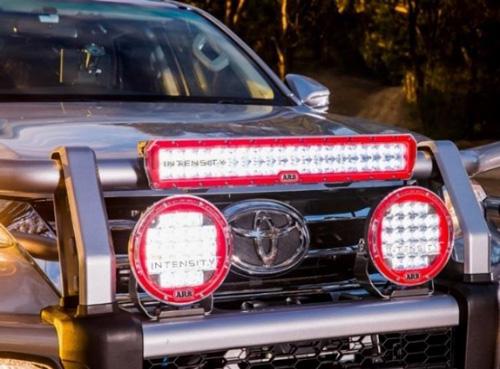

Використання світлової панелі у комбінації з круглими додатковими фарами

Нова світлова панель також може використовуватися в комбінації з вже існуючими круглими додатковими фарами ARB. Такий підхід дозволяє отримати додаткові переваги у далекому світлі та значно підвищити бічну освітленість, злегка розгорнувши круглі фари назовні від центральної осі автомобіля.

— Використовуйте Таблицю встановлення фар для підбору комбінації фар.

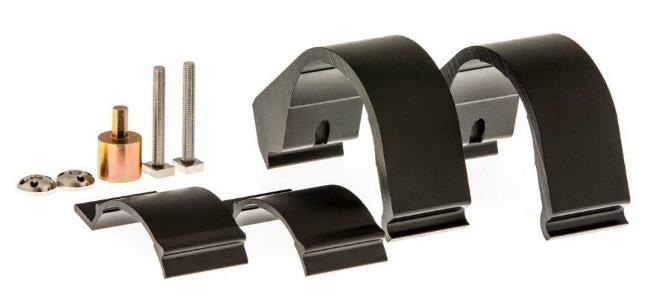

Комплекти кріплення на захисні бампери ARB

Кріпильні комплекти продаються окремо та пропонуються у трьох різних розмірах, що дозволяє закріпити світлову панель на трубах різного діаметру. Ці комплекти дозволяють закріпити панель на верхній трубі будь-якого захисного бампера ARB діаметром до Ø 76.1 мм.

Комплекти кріплення спроектовані так, щоб підходити для будь-якого захисного бампера ARB.

Кронштейни виконані з екструдованого алюмінію, а все кріплення виготовлене з нержавіючої сталі.

Дизайн та основна функція кріплень — забезпечити надійне кріплення панелі на верхній трубі, щоб максимально знизити вібрацію.

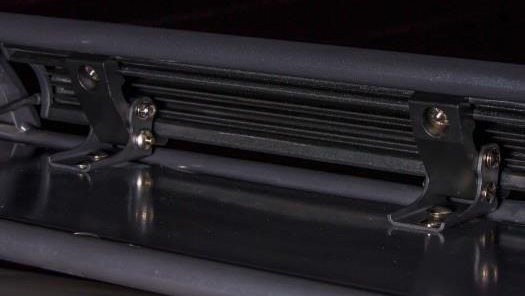

Кріплення для плоских поверхонь

В якості альтернативи пропонується комплект кріплення на кронштейнах для плоских поверхонь, який дозволяє закріпити лайт-бар на верхній панелі бампера або на багажнику.

Все кріплення виконане з нержавіючої сталі, а деталі кронштейнів з алюмінію та сталі, покритих порошковою фарбою.

Розташування кріпильних кронштейнів

Т-подібний болт кріплення заводиться в проріз у верхній частині корпусу панелі, що дозволяє виставляти кронштейни кріплення в положенні, яке найбільше відповідає автомобілю або побажанням користувача. Мінімальна відстань між кронштейнами становить 210 мм, максимальна – 420 мм. Кронштейни потрібно встановлювати на рівній відстані від центру світлової панелі.

ВАЖЛИВО: Переконайтеся, що світлову панель встановлено відповідно до місцевого законодавства.

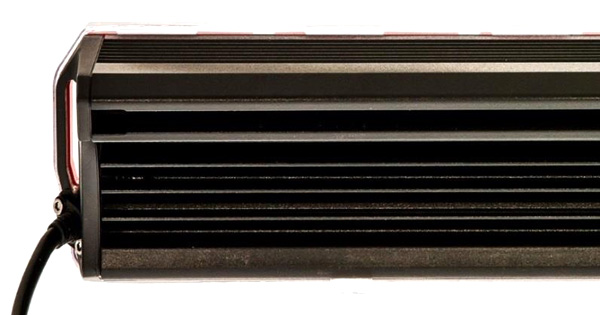

Охолодження

Великий алюмінієвий корпус служить радіатором, який відводить надмірне тепло від масиву світлодіодів, що підвищує ефективність і термін служби світлової панелі.

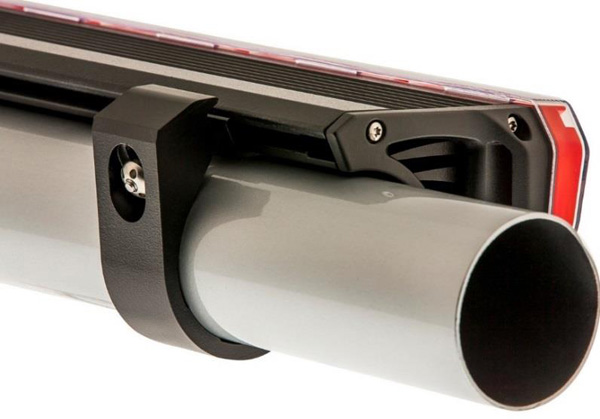

Безпечність

Кріпильні кронштейни панелі (як для труб, так і для плоских поверхонь) закріплені унікальними болтами-секретками ARB.

В комплектах кріплення для труб все кріплення втоплено в корпусі кронштейна (як показано на малюнку), що забезпечує додатковий захист.

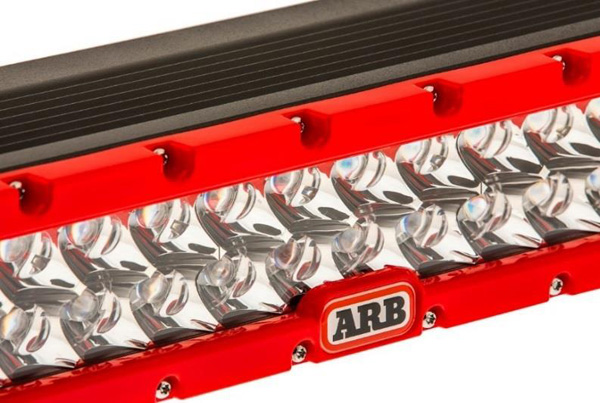

Просунута система герметизації

Між алюмінієвим корпусом панелі та полікарбонатним склом встановлена унікальна прокладка з литої гуми.

Завдяки цій прокладці, а також герметичним електричним роз'ємам Deutsch і сапуну з мембраною Gore, панель змогла отримати ступінь захисту від води і проникнення пилу і частинок IP68 воду на глибину до трьох метрів.

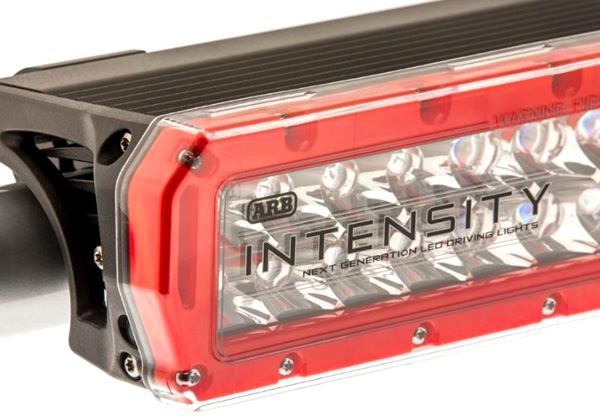

Прозора захисна кришка

Захисна прозора кришка йде у комплекті постачання світлової панелі. Кришка зроблена з ударостійкого УФ-стійкого полікарбонату завтовшки 3,5 мм і забезпечує максимальний захист від ударів. Кришка на 100% оптично прозора і не впливає на світловіддачу панелі.

Примітка: як додаткові аксесуари доступні захисні кришки різних кольорів.

Додаткові особливості продукту

Алюмінієвий корпус панелі абсолютно не схильний до корозії, а завдяки текстурному порошковому покриттю він витримує жорсткий тест «сольовим туманом» протягом 3000 годин, за стандартом ISO7253.

Для світлової панелі було розроблено нову електричну проводку з водонепроникними роз'ємами Deutsch. У комплекті також поставляється вимикач зі світлодіодом, для установки в салоні, потужне реле на 30 Ампер, кріплення та інструкція з встановлення/підключення.

Як опція доступна подовжена проводка (5 метрів) для встановлення панелі на багажник або інше віддалене місце.

Специфікації світлової панелі

• 40 світлодіодів по 3 Ватта
• Термін служби світлодіодів - 50,000+ годин
• Алюмінієвий корпус з порошковим покриттям та штамповані бічні кришки
• Практично неруйнівне полікарбонатне скло
• Захисна кришка із міцного полікарбонату
• Сапун із технологією Gore®
• Пройшла тест на вібростенді відповідно до армійського стандарту MIL810-STDG
• Відповідає RoHS (Директива ЄС, що обмежує вміст шкідливих речовин)
• Пило- та вологозахист класу IP68
• Витримує занурення під воду до 3 метрів
• Захист від перепаду напруги
• Вбудована система контролю температури
• Захист від радіо та електромагнітних перешкод
• Нульова емісія ультрафіолету
• Вхідна напруга 9-36 В постійного струму
• Потужність 115 Ватт
• Споживання 8,0 А при 14,4 В
• Люкс @ 10 метрів - 4780 (спрямоване світло), 2889 (комбо)
• Діапазон робочих температур: -40 °C - +63 °С
• Колірна температура: 5700 К
• Водонепроникний електричний роз'єм Deutsch DT-06
• Вага 3.98 кг

Інформація про продукт

Світлові панелі

Настановні комплекти

Примітка: для встановлення світлової панелі необхідно докупити Кріплення (продається окремо).

Електропроводка

Додаткові аксесуари:

Примітка: ці кришки призначені для різних умов водіння та захищають скло та передню частину корпусу світлової панелі.

Для замовлення вам потрібно:

Крок 1: вибрати світлову панель - арт.№: AR40S або AR40C

Крок 2: вибрати необхідний настановний комплект (див. список у Таблиці)

• Труба 47.6 мм: ARM476
• Труба 60.3 мм: ARM603
• Труба 76.1 мм: ARM761
• Подіуми (плоскі кронштейни): ARMP

Крок 3: Електричне проведення — арт.№: 3500810

Крок 4: додаткові аксесуари – подовжувач проводки (5 м) та кольорові захисні кришки.
